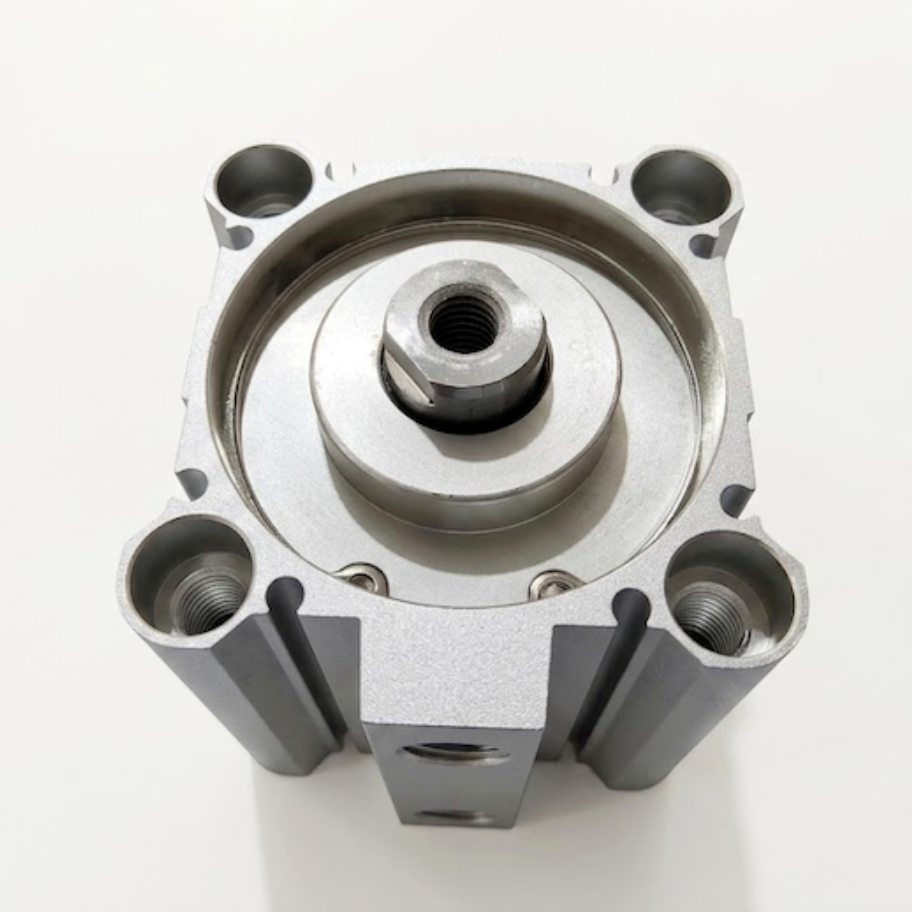

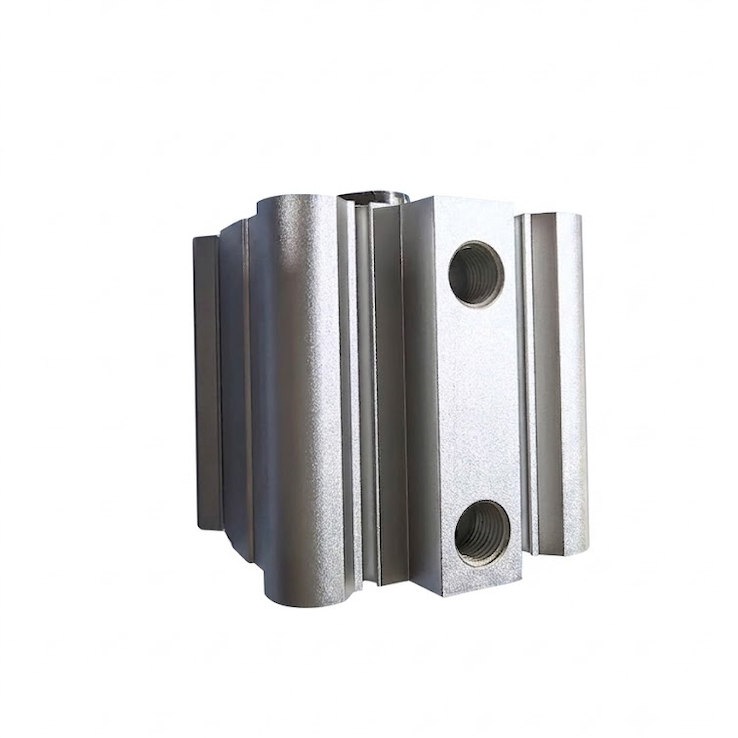

의PRIUS CQ2WB 시리즈고성능의 공간 절약형 콤팩트 공기 실린더로이중 막대기그리고복수연기현대 산업 자동화를 위해 정밀하게 설계된이 시리즈는 두 방향에서 동일한 힘과 속도를 제공하면서 예외적인 비 회전 정확성과 측면 부하에 대한 저항을 보장합니다..
포괄적 인 구리 크기 범위에서Φ12mm ~ Φ100mm, CQ2WB 시리즈는 전 세계 풋프릿 제한 된 포장, 반도체 및 리?? 이온 배터리 생산 라인을위한 이상적인 교환 가능 선택입니다.
제품 종류:얇은형 콤팩트 공기통
액션 모드:듀얼 액팅 (공기 확장 & 공기 후퇴)
셰프트 구성:이중 막대기 (이중 출력 셰프트)
구멍 크기 (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
| 구멍 크기 (mm) | 표준 스트로크 범위 (mm) | 막대기 끝 여성 실 | 막대기 끝 남성 실 (선택 M) | 파이프 포트 크기 |
| 12 | 5, 10, 15, 20, 25, 30 | M3 × 05 | M5 × 08 | M5 × 08 |
| 16 | 5, 10, 15, 20, 25, 30 | M4 × 07 | M6 × 10 | M5 × 08 |
| 20 | 5~50 (약 5mm씩) | M5 × 08 | M8 × 125 | M5 × 08 |
| 25 | 5~50 (약 5mm씩) | M6 × 10 | M10 × 125 | M5 × 08 |
| 32 | 5~100 (5mm 증가) | M8 × 125 | M14 × 15 | Rc 1/8 (선택: G 1/8 / NPT 1/8) |
| 40 | 5~100 (5mm 증가) | M8 × 125 | M14 × 15 | Rc 1/8 (선택: G 1/8 / NPT 1/8) |
| 50 | 10 ~ 100 (5mm/10mm 증가) | M10 × 15 | M18 × 15 | Rc 1/4 (선택: G 1/4 / NPT 1/4) |
| 63 | 10 ~ 100 (5mm/10mm 증가) | M10 × 15 | M18 × 15 | Rc 1/4 (선택: G 1/4 / NPT 1/4) |
| 80 | 10 ~ 100 (5mm/10mm 증가) | M16 × 20 | M22 × 15 | Rc 3/8 (선택: G 3/8 / NPT 3/8) |
| 100 | 10 ~ 100 (5mm/10mm 증가) | M20 × 25 | M26 × 15 | Rc 3/8 (선택: G 3/8 / NPT 3/8) |
막대면이 피스톤의 표면 면적이 적은 단일 막대 실린더와 달리, 이중 막대 디자인은 양쪽에 동일한 표면 면적을 제공합니다.이것은 연장 힘/속도와 후집 힘/속도가 완벽하게 대칭 유지 보장.
이중 막대기 제도는 내재적으로 굽기 모멘트를 균등하게 분배합니다. 이 구조적 이점은 CQ2WB 시리즈가 옆 경사 및 회전 스트레스에 대한 뛰어난 저항력을 제공합니다.가중한 부하물질을 처리하는 데 우월합니다..
짧고 얇은 실린더 블록은 표준 넥타이 막대기 실린더가 들어갈 수 없는 컴팩트 로봇 손잡이, 의료 장비 및 기계 장치에 원활한 통합을 허용합니다.
PRIUS CQ2WB 시리즈 컴팩트 공기 실린더는 여러 스마트 제조 부문에서 크게 의존됩니다.
리?? 이온 배터리 제조:셀 조립 및 스파킹 중에 고주파 클램핑 및 위치 모듈.
반도체 및 전자 조립:정밀한 부품, 최소 운동 진동을 필요로 하는 픽 앤 포스 메커니즘.
자동 검사 기구:기계적 역작용 없이 시험 프로브를 목표 부품에 정확하게 맞추는 것.
포장 및 라벨링 기계:멀티 포지션 정렬 게이트와 단류 밀기
A:의CQ2WB피스톤에 내장 된 자기 반지 없이 약간 가벼운 무게를 제공하는 표준 버전입니다.CDQ2WB피스톤 몸 안에는 통합 된 자석이 있으며 개발자가 외부 자동 스위치를 장착 할 수 있습니다 (자기 근접 센서와 같이) 몸의 구석에 (Z코드) 를 통해 뇌졸중 제한을 모니터링합니다.
A:아니, 모든 PRIUS 콤팩트 실린더는 공장 조립 중에 고품질의 마모 저항성 합성 기름을 사용하여 미리 윤활유화되어 있습니다.유지보수 비용을 크게 줄이는.
A:예. Rc 가닥은 중간에서 큰 구멍 크기에 표준으로 가공되지만, 우리는 제공할 수 있습니다G 가닥 (TF)그리고NPT 가닥 (TN)특별 엔지니어링 요청에 따라 지역 파이프 장착 표준을 준수합니다.
부품 교환성:콤팩트 얇은 실린더를 위한 국제 표준화된 차원과 완전히 일치합니다.
100% 배송 전 검사:모든 단위는 필수적인 공장 압력 유지, 밀폐 무결성, 저압 누출 테스트를 통과합니다.
기술자:PRIUS Pneumatic Engineering Group에서 작성하고 인증한 문서
3D CAD 지원:에 대해.STEP또는.IGS모델 생성, 완료된 모델 구성 문자열과 함께 엔지니어링 부서에게 이메일을 보내십시오.
